配网改造台区勘测

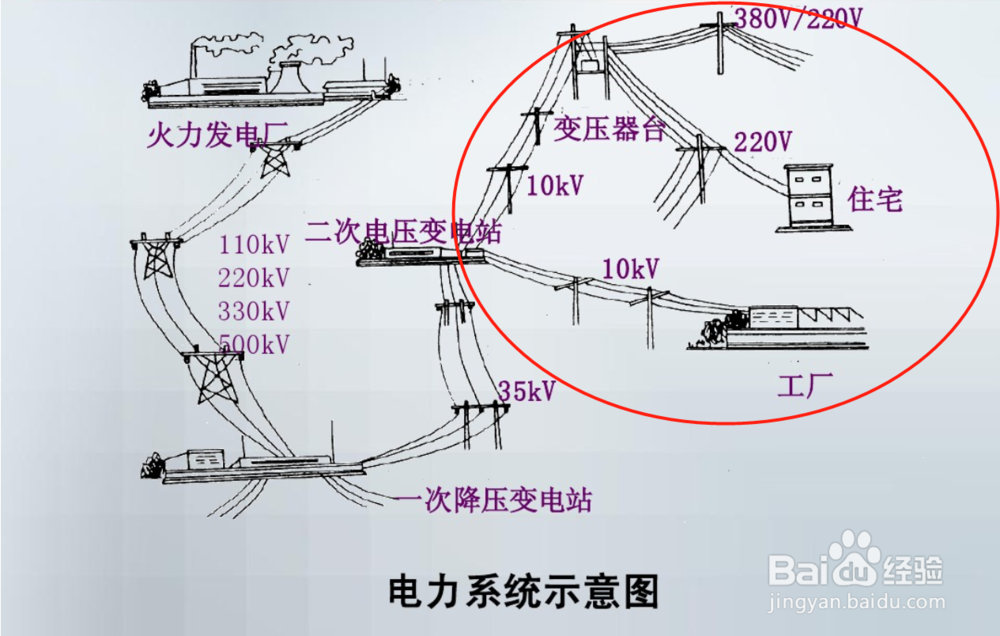

配电网是指从输电网或地区发电厂接受电能，通过配电设施就地分配或按电压逐级分配给各类用户的电力网。是由架空线路、电缆、杆塔、配电变压器、隔离开关、无功补偿器及一些附属设施等组成的，在电力网中起重要分配电能作用的网络。

5、三、根据绘制的图纸进行提料 1、线路长度填写准确，导线单位都为千米，且都为路径长；高压低压分辨清楚， 2、水泥杆杆头角度要与现场相符，耐张段为单侧耐张，跳线线夹要确认大小相符，3、杆号牌（有几个水泥杆就提取几个），防撞警示牌（在道路两旁的水泥杆提取），相序牌（几条分支线路就提几组） 4、验电接地环为一个T接点一组。 5、拉线部分要区分高压拉线与低压拉线。 6、墙担一般为5米一组，终端墙担不要忘了提。 7、新建变压器才有总表和集中器，改造与利旧没有。 8、底盘与卡盘在除了非直线杆型外都要提取。 9、10千伏线路300米提取一组避雷器（一组三台ABC）。 10、拆旧线路折损率为70%。

6、四、1.提取材料表发送给技经人员计算出价格 2.根据图纸信息核对材料表、根据材料表与概算价格填写项目明细表。 3.根据明细表与图纸填写项目说明书，说明书内容需要注意气象区与污秽区等级。 4.根据项目说明书填写评审意见表。

校验和审核

1、一、设计图纸 设计图纸绘制完成后应进行自检，确认图纸无设计失误、无统计缺漏、符合逻辑，由项目负责人进行审核，审核通过才可提料。二、材料表 材料表提取应符合典设要求，有相关文件或甲方要求条例（纸质版）支撑，材料表由项目负责人进行审核，审核通过才可发送技经人员。三、明细表 明细表填写应注意价格单位为万元且保留一位小数点，长度单位为千米且保留两位小数点，变电容量为千伏安。数据要与材料表、概算表进行校核。四、说明书要与所有已确认的数据一致，由项目负责人进行审核，审核通过才可进行评审。

参与评审

1、一、评审资料前需要准备的资料 1、 评审图纸：3份，A3彩印，单面，线路打印卫星图，路径清楚可见，字体清晰，盖图纸章，签名每批次更换。 2、套图：1份，A4黑白，单面打印。 3、概算书：1份，A4黑白，双面打印，有电子签名。 4、工程说明书：1份，A4黑白，双面，区分章节。 5、内审意见：1份，A4黑白，单面，手签签名，盖章。 6、签到表：1份，A4黑白，单面，手签签名，盖章。二、项目评审参与人员 1、项目负责人、设计人员、技经人员均需按时到场，不得迟到。 2、由项目主设进行评审，其余人员做好记录。 3、技经人员当场进行概算修改确认，确认无误后才可离场。三、项目评审沟通问题 1、项目评审专家提出的意见要虚心接受，不可当面反驳，如果不符合典设要求，也应该事后单独讨论。 2、项目评审要讲解细致，吐字清晰，不能糊弄了事。四、评审过后应及时修改问题，确认技术方案，确定最终版之后发送经研所专责进行验收。
