将Eagle电路图格式转换成Altium Designer格式

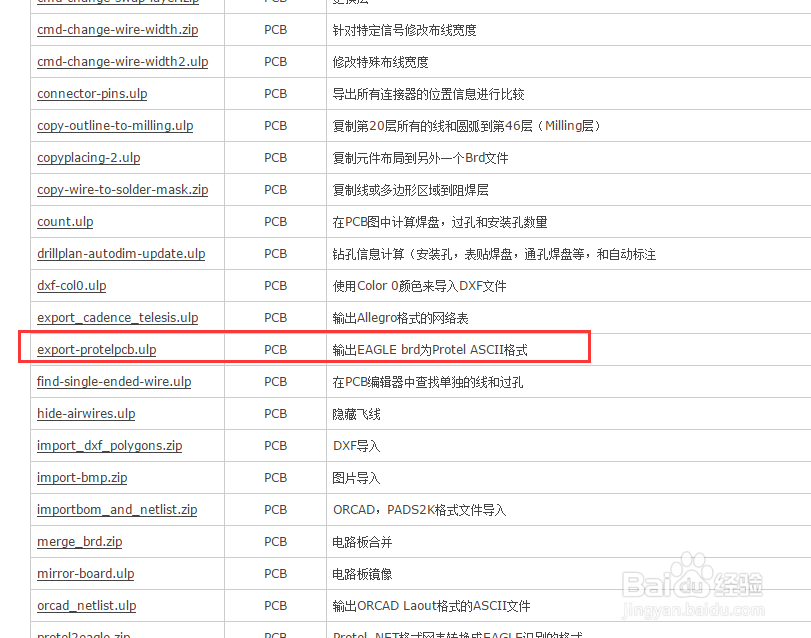

1、在 Eagle 电路图绘制软件官网下载需要使用的ULP文件，如图所示：

http://www.embest-tech.cn/eagle/eagle_ULP.php

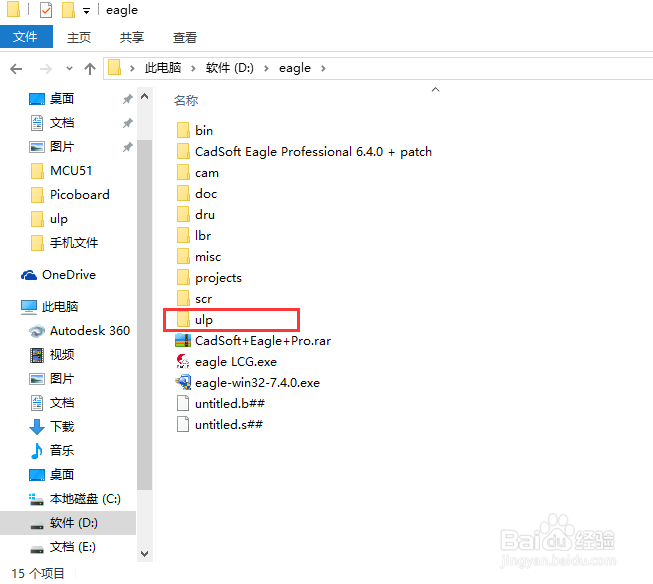

2、将文件放到Eagle安装目录下的ULP文件夹下，如图所示：

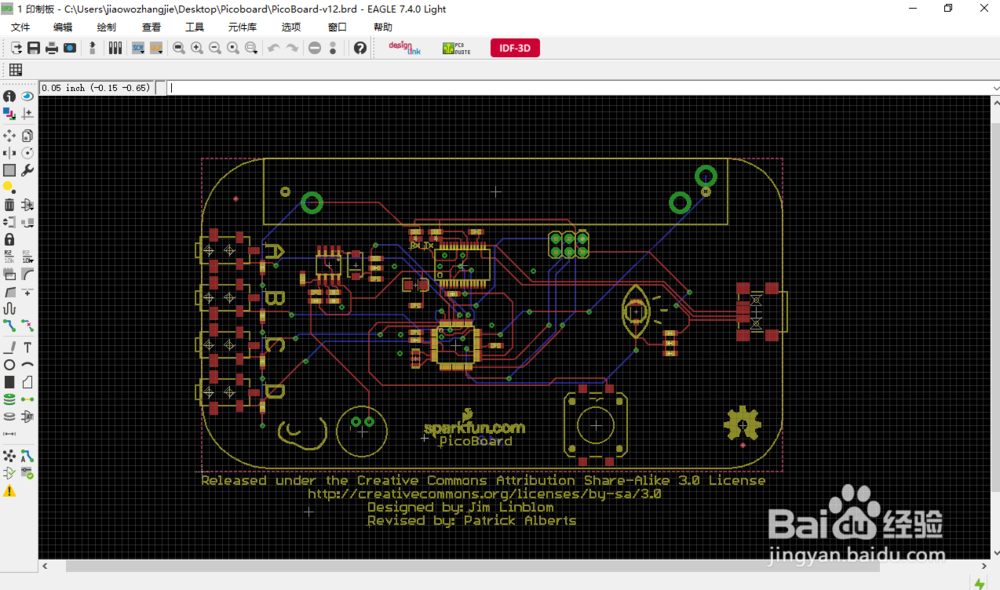

3、打开要转换的PCB文件，以Picoboard传感器扩展板为例，如图所示：

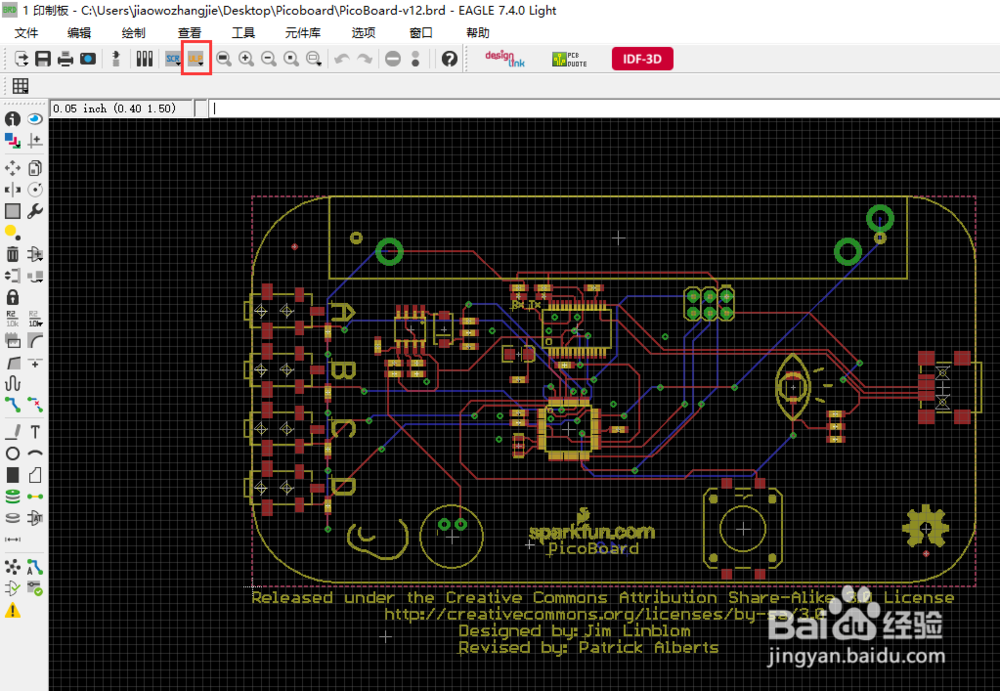

4、点击命令工具栏的ULP命令

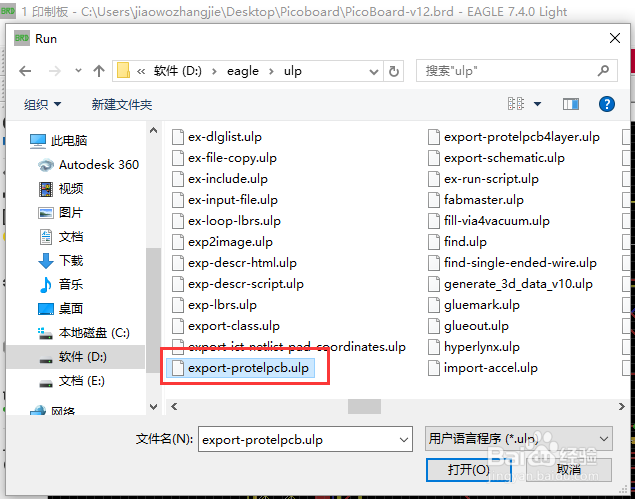

5、在弹出对话框的目录中选择“export-protelpcb.ulp”点击打开

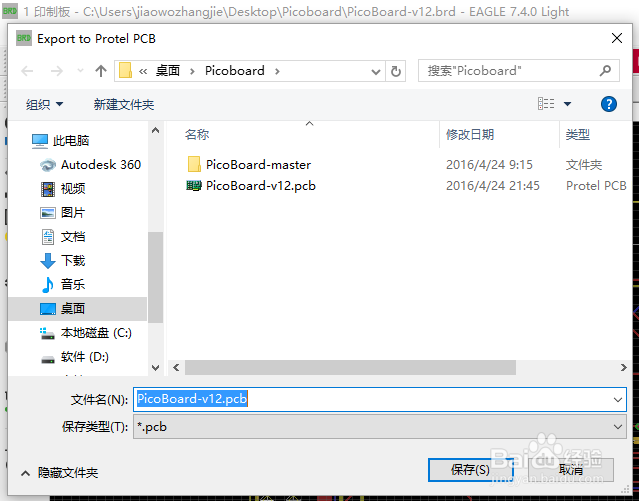

6、选择合适的路径，保存转化后的 PCB 文件

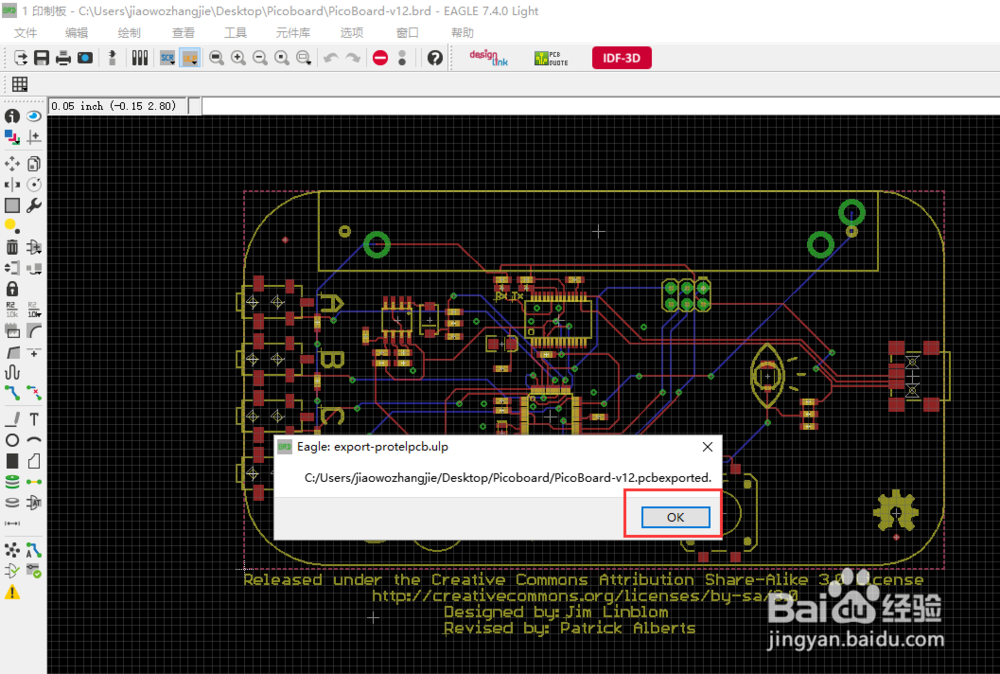

7、点击保存后，会在Eagle软件中弹出如下对话框，点击OK即可

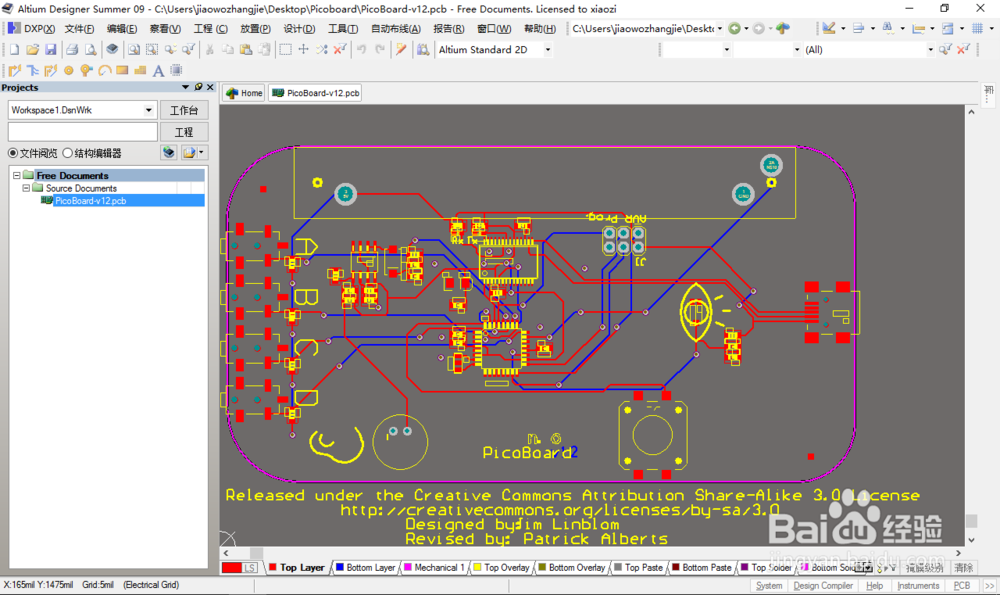

8、至此已完成PCB图的转换，双击保存的文件，就可以使用Altium Designer 打开文件，如图所示：
