AUTOCAD 实心图形转 PADS LAYOUT 经验

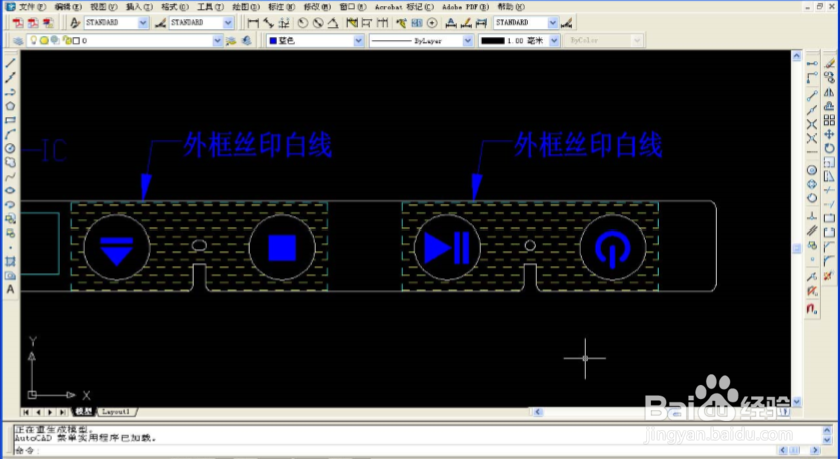

1、在 AutoCAD 中打开结构图，如下图所示

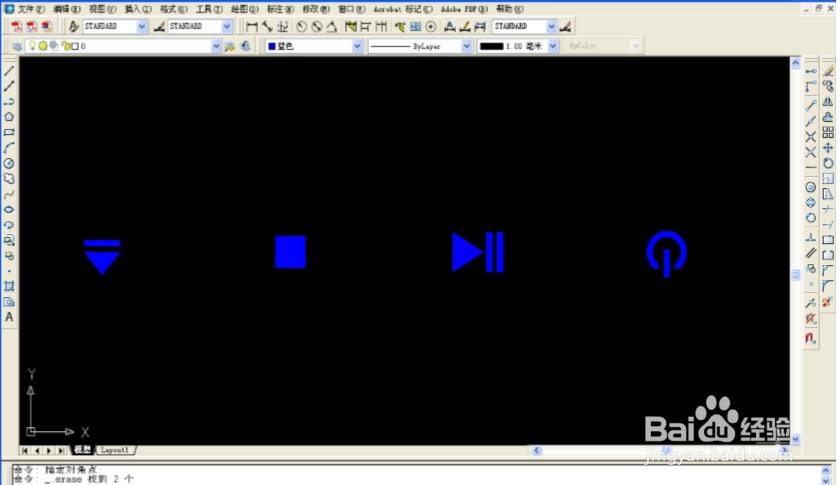

2、删除多余元素，仅保留需转图形，如下图所示

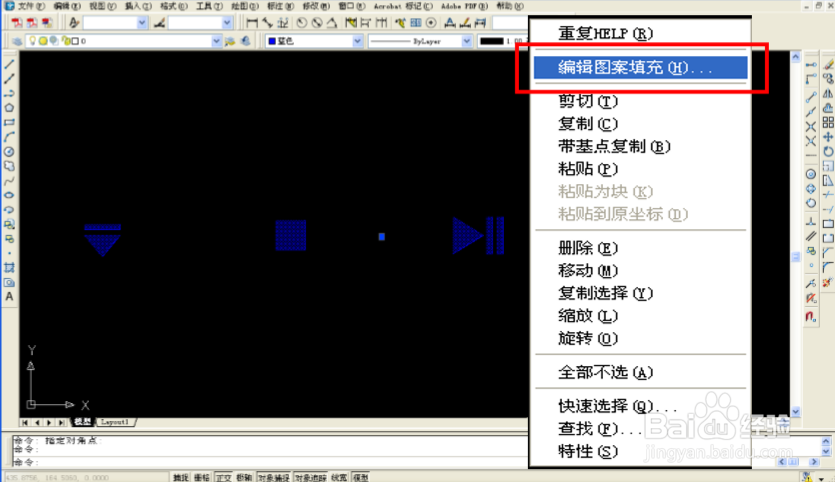

3、选中 Hatch 线，单击右键（或双击 Hatch 线），选择编辑图案填充， 如下图所示：

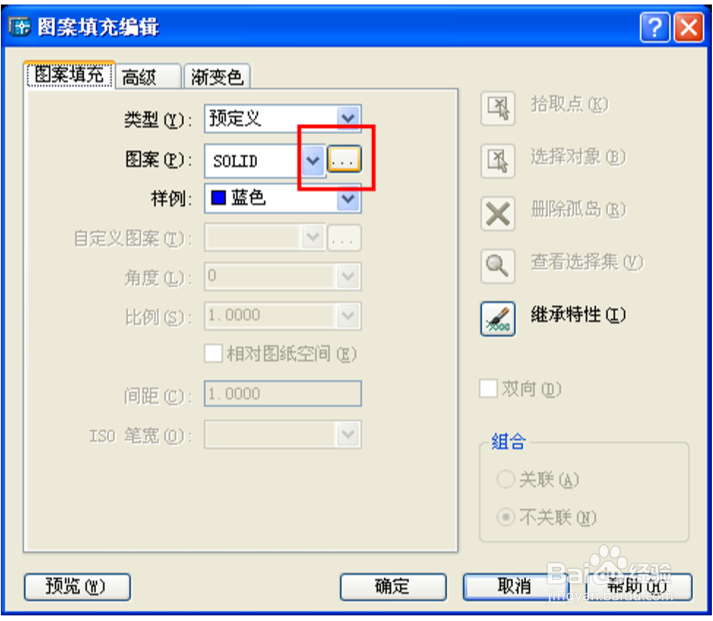

4、弹出以下界面，点击图案按钮，如下图所示

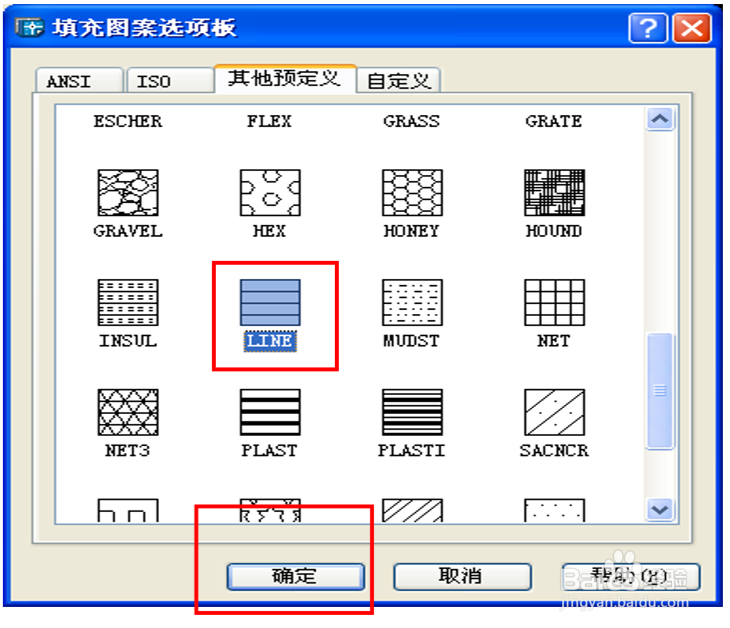

5、在弹出界面中选择图形，双击或点击确定按钮，如下图所示：

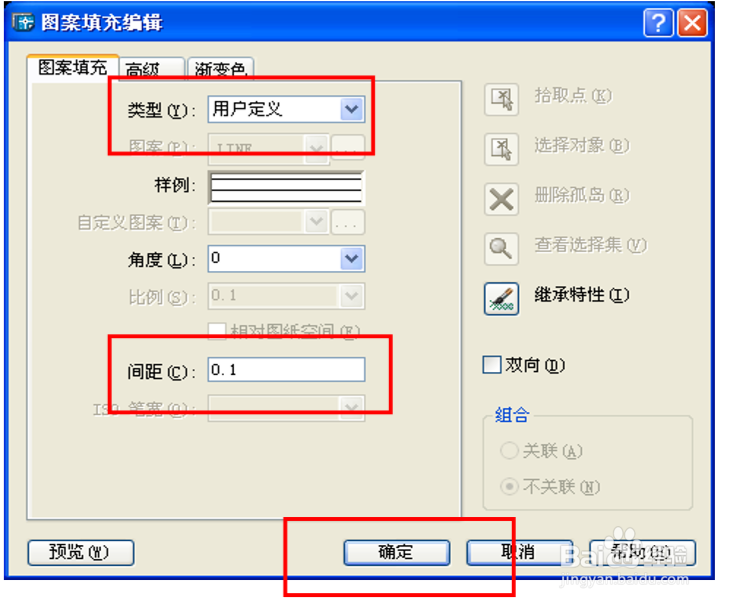

6、在弹出界面选择类型下“用户定义”及间距下输入0.1，点击“确定”，如下图所示

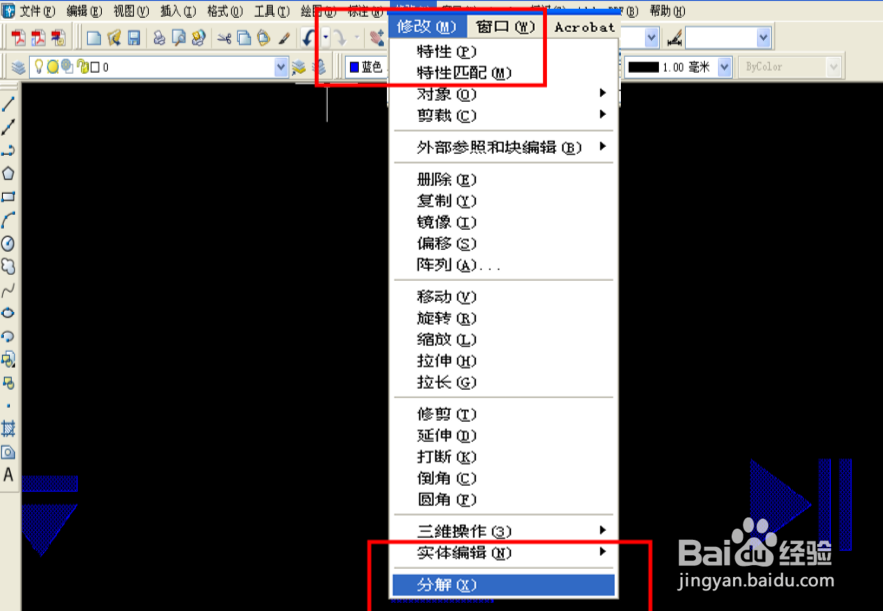

7、选中 HATCH 线，在菜单栏点击修改\分解，如下图所示：

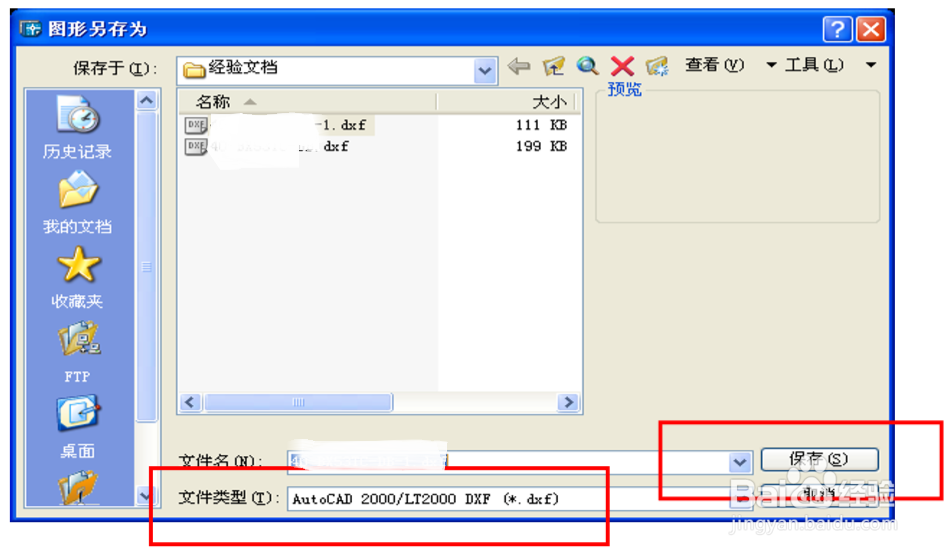

8、在菜单栏点击文件\另存为，文件类型选择“DXF 文件类型”，点击“保存”，输出 DXF 文件如下图所示：

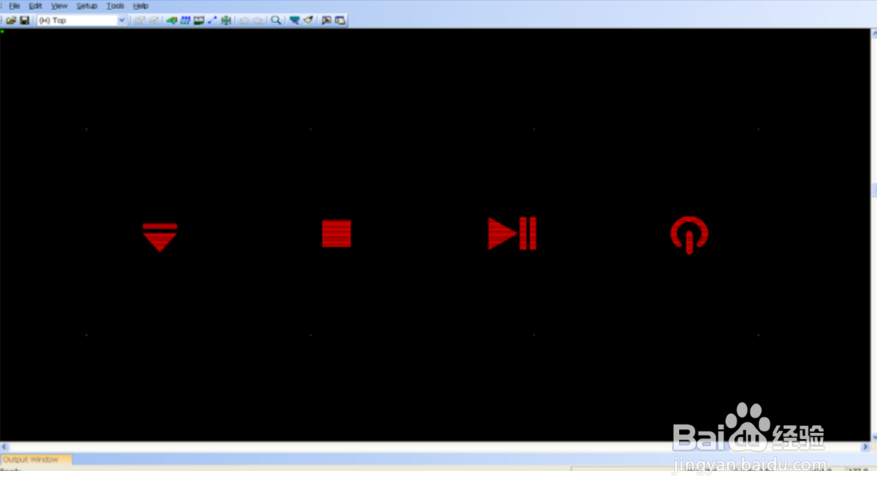

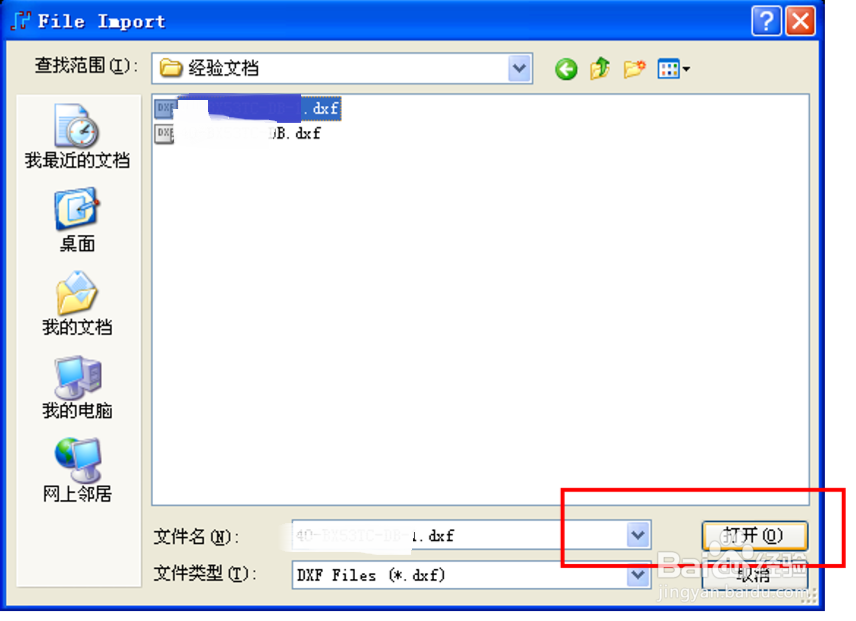

9、进入 POWERPCB 软件， 导入 DXF 文件，在菜单栏点击 File\Import，选择所保存的 DXF 文件，点击“打开”，弹出以下界面

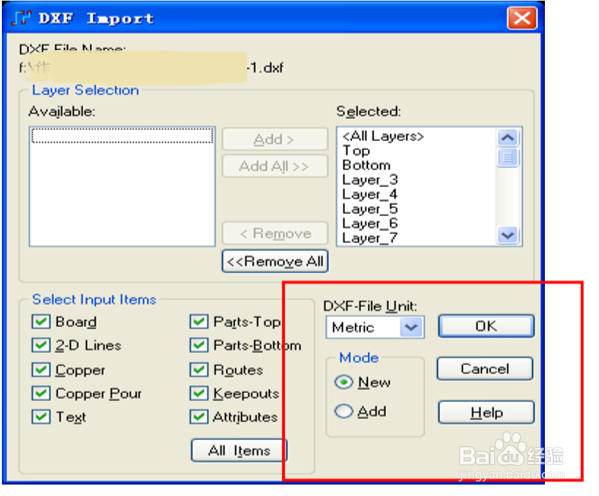

10、在“ DXF-File”下选择“Metric”，“Mode”下选择“New”，点击“ OK”：

11、选中图形，按需求编辑图形的线条宽度，通常设置为0.2mm

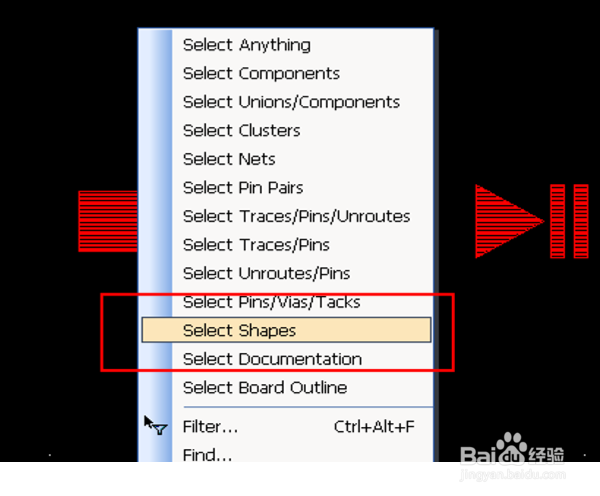

12、点击鼠标右键，选择“Select Shapes”，如下图所示：

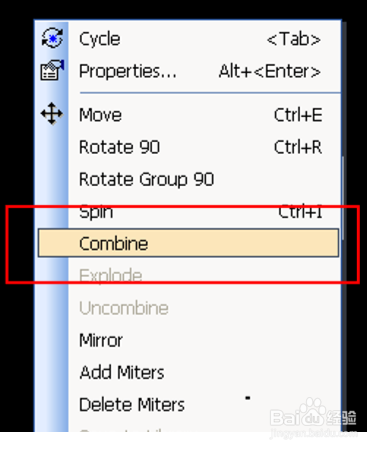

13、在弹出界面，选择“Combine”，点击完成，如下图所
