TougchSwitch-多vlan配置

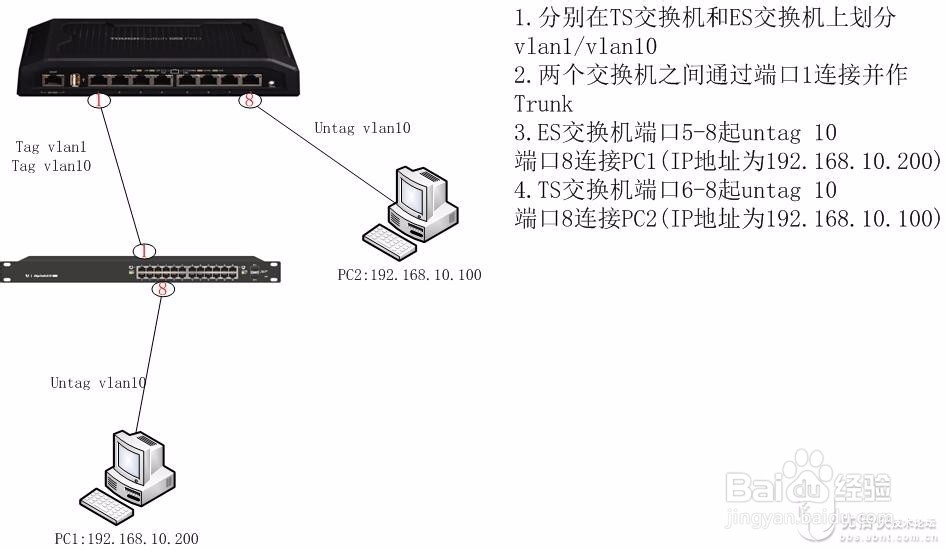

1、网络豹肉钕舞设备连接说明1.分别在TS交换机和ES交换机上划分vlan1/vlan102.两个交换机之间通过端口1连接并作Trunk（即枢潋雳vlan1/ vlan10 Tag)3.ES交换机端口5-8起untag 10,端口8连接PC1(IP地址为192.168.10.200)4.TS交换机端口6-8起untag 10,端口8连接PC2(IP地址为192.168.10.100)实验目的PC1/PC2同一个vlan并可互相访问

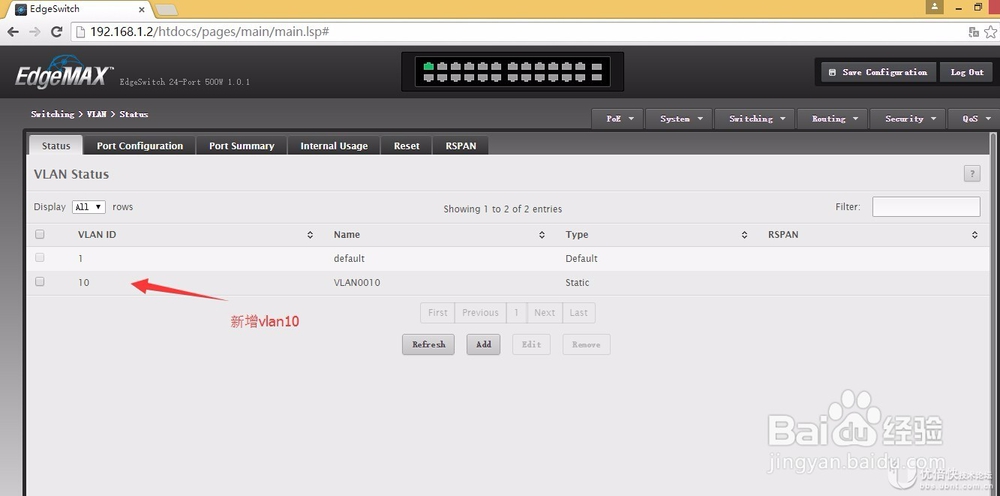

2、EdgeSwitch配置1.建立vlan10

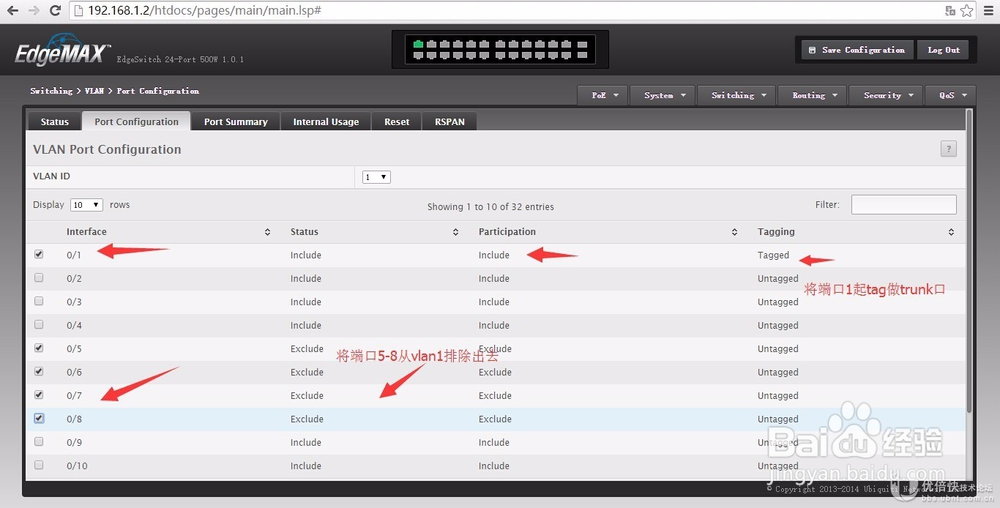

3、将端口5-8从vlan1排除,vlan1起Tag包含端口1(设定端口1做trunk)

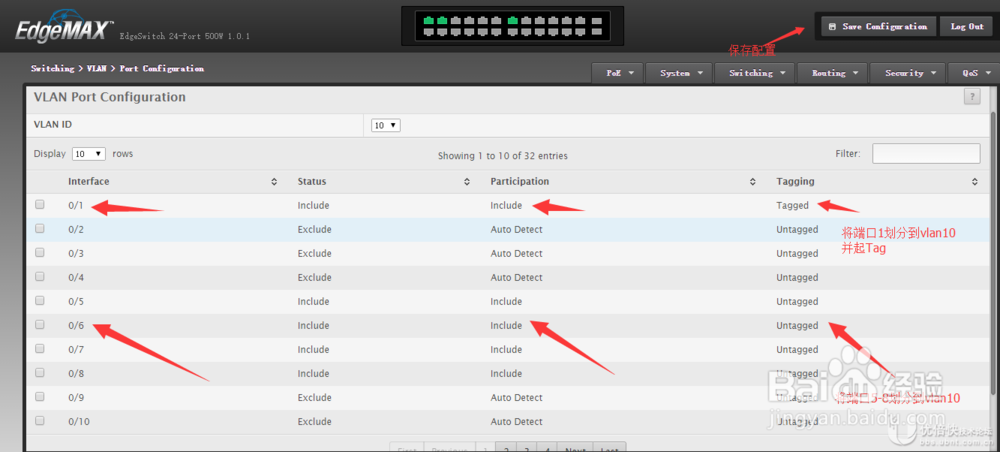

4、端口5-8属于vlan10,vlan10起Tag包含端口1(设定端口1做trunk)

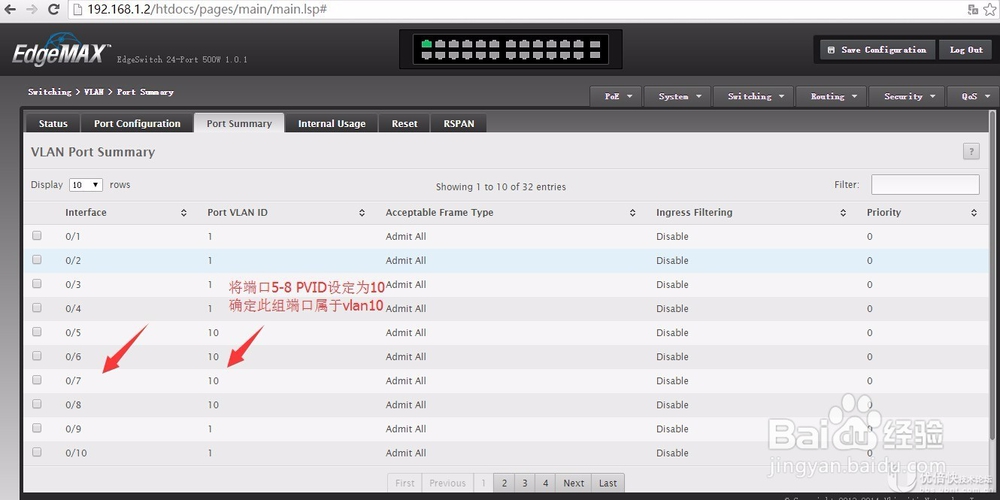

5、设定端口5-8的PVID为10(确保此组端口属于vlan10)记得保存save configuration

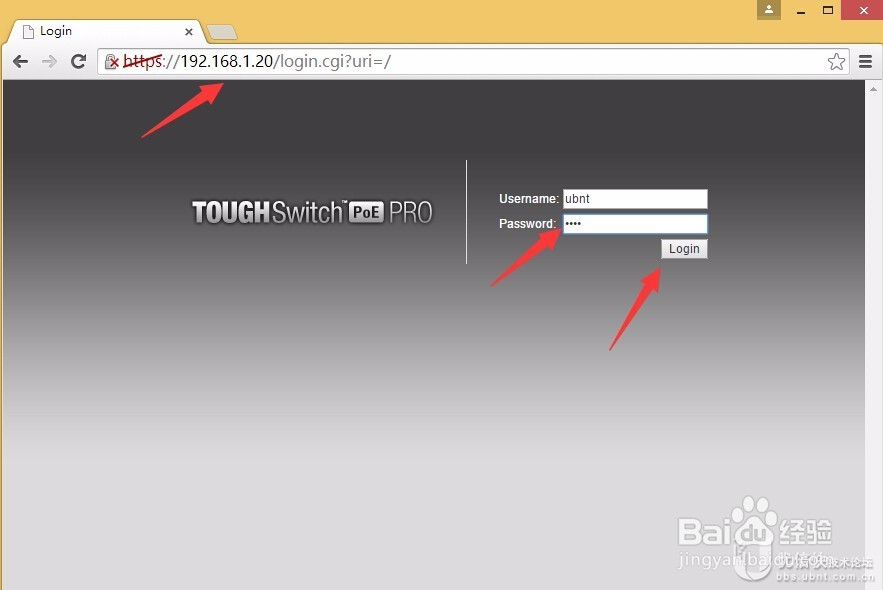

6、四.Toughswitch配置1.通过firefox访问TS默认管理IP192.168.1.20

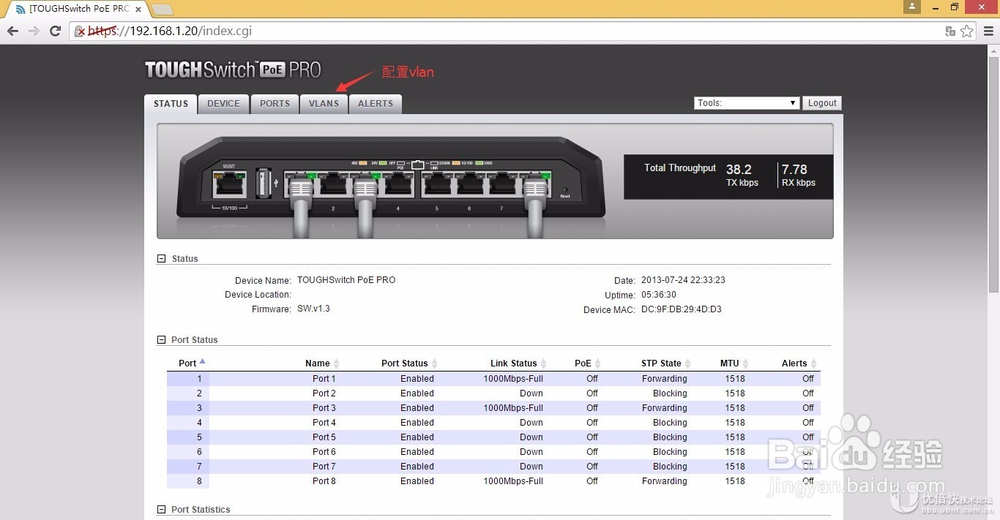

7、点击菜单vlan进行配置vlan

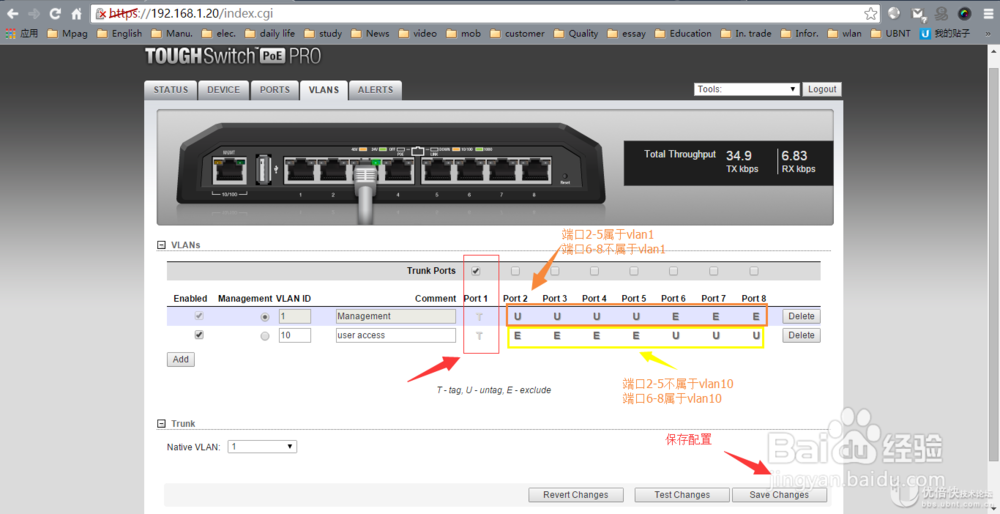

8、图示配置端口1为trunk，端口2-5属于vlan1,端口6-8属于vlan10(记得保存配置)

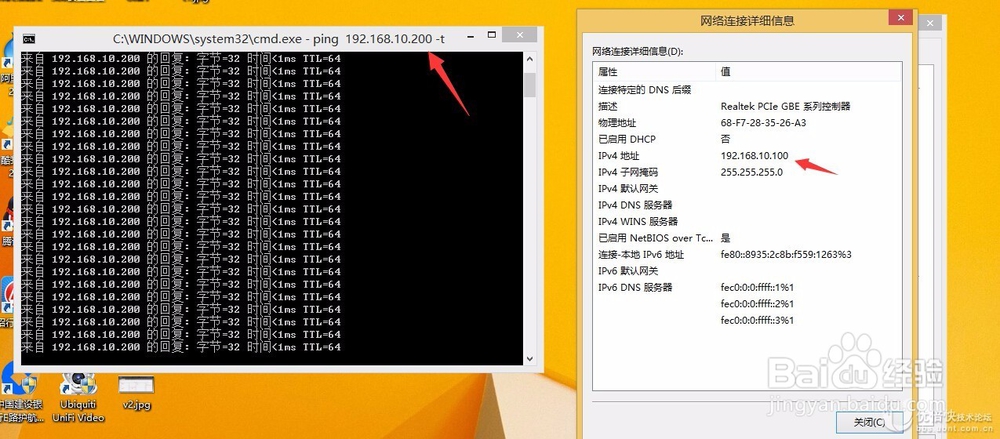

9、效果确认PC1和PC2同属vlan10,可互相访问
