在proe5.0中螺纹画法详细步骤

1、点击软件左上角的【文件】在下拉菜单里选择【 新建】

3、点击菜单栏【 插入 】在下拉菜单里选择【 旋转 】

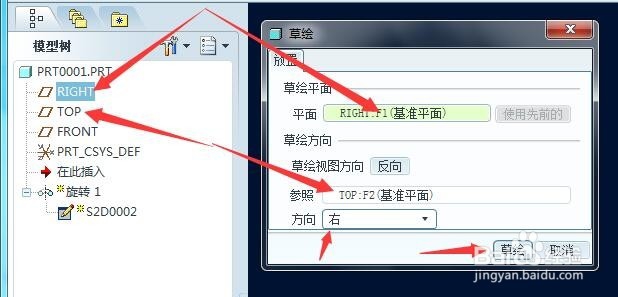

5、在【 草绘 】对话框里, 【平面】选择【 RIGHT】, 【 参照视图方向】选择【哌囿亡噱TOP】, 【方向】选择【右】点击【 确定】

7、鼠标移到坐标系Z轴位置，待Z轴变为青色即点击鼠标左键选择，最后点击“√”

9、选择【 RIGHT】平面

11、在【输入节距值】框中输入1.5000，然后打“√”

13、画好的螺纹如下图
